4k hdmi 2×6 switch/divisor/extensor

Introdução:

Este divisor de 2×6 hdmi/extensor sobre o único gato 5e/6 pode conectar 2 fontes de sinais de hdmi com hdmi múltiplo

Terminais de exibição, ele pode facilmente dividir 1 ou 2 hdmi sinal para mais de um hdtv ou hdmi projetor.

E pode estender o sinal de hdmi até 100-120m por um cabo ethernet cat5e/6 —- esta função precisa ser usada

Com 4k rj45 cat6 ethernet rx/receptor — opcional

Características:

1. transmissão de longa distância até 100m.

2. transmissão de vídeo até 4k/30hz, e suporte 720p/1080p padrão formato regular.

3. suporte 4-ways utp extensão

ESPECIFICAÇÕES:

Versão HDMI. ……………………………………….. ……………………… Hdmi 1.4/hdcp 1.4

Resolução HDMI. ………………………………….. 4k30/1080p/1080i/720p/576p/576i/480p/480i

Formato de vídeo de apoio. ………………………………………… …………. Cor profunda de 24/30/36 bits

Suporte ao formato de áudio. ……………………….. DTS-HD/dolby-truehd/dts/Dolby-AC3/dsd

Porta de entrada HDMI. ………………………………………….. ……………………………………….. 2

Porta de saída HDMI. …………………………………. ………………………………………….. ….. 2

RJ45 porto. …………………………………………………………………………………………….. 4

Max largura de banda. ………………………………………….. ……………………………… 340MHz

Max taxa de transmissão. …………………………………………. ………………………….. 3.4Gbps x10

Distância do cabo de entrada. …………………… Cabo padrão de awg26 hdmi 1.4 até 15 metros

Distância do cabo de saída. ………………………….. Cat5e/cat6 cabo padrão até 100 metros

Max de trabalho atual. …………………………………………. …………………………. 1600mA

Formato adaptador de alimentação. …………………….. Ac (50hz, 60hz) 100v-240v; saída: dc5v/2a

Faixa de Temperatura de operação ………………………………………… ………. (-15 ℃ a + 55 ℃)

Dimensão (l x w x h). ………………………………………… …………… Aprox. 189x129x25.3 (mm)

Peso. ………………………………………….. …………………………………………….. Aprox. 437g

EDID configuração:

Notável: o interruptor de discagem para discar para baixo é 1, discar para cima é 0.

Controle remoto Introdução:



1) pressione a tecla 1 para mudar para a entrada 1, indicador l1 acende.

2) pressione a tecla 2 para mudar para a entrada 2, indicador l2 acende.

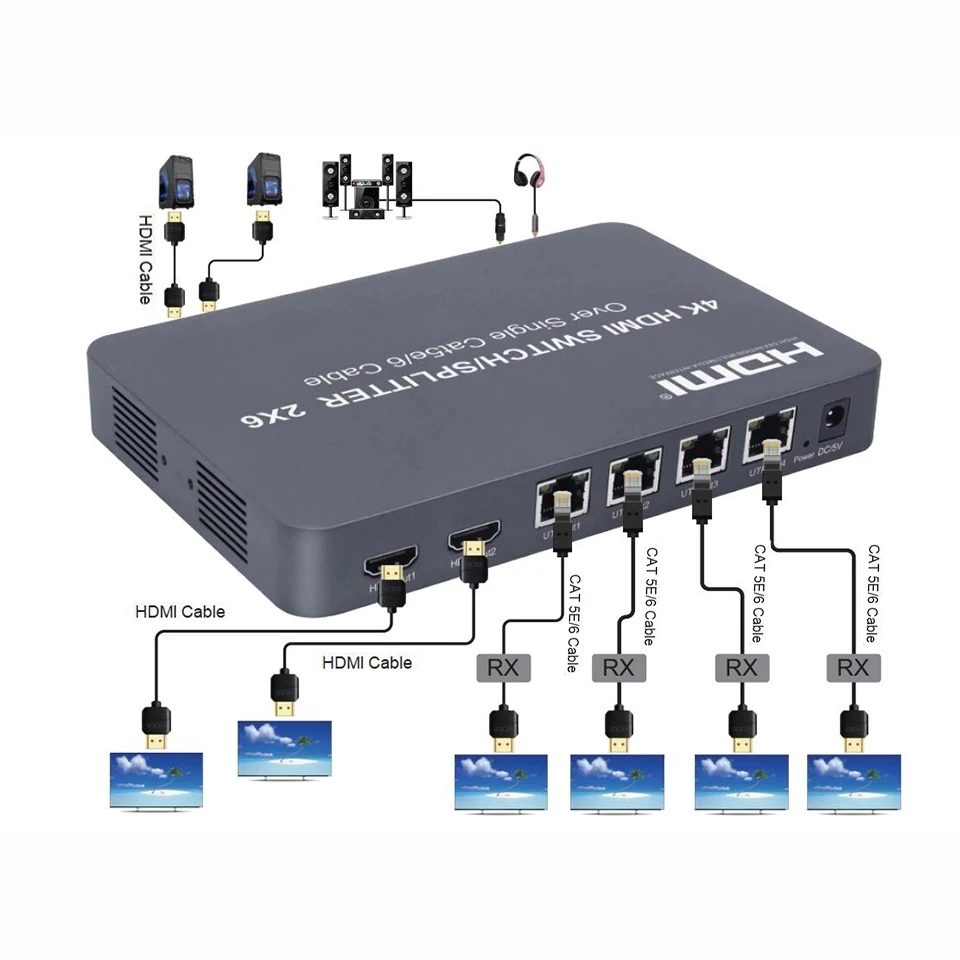

Diagramas de aplicação:

Diagramas de conexão:

Operacional e Conexão:

1. use o cabo hdmi conecte a fonte de sinal hd à entrada de divisor hdmi/extensor.

2. use o cabo hdmi conecte o dispositivo displayer hd à saída do divisor hdmi/extensor.

3. pode estender a 100-120m entre o receptor e o transmissor usando o cabo cat5e/6 em vez do cabo hdmi.

(Cabo cat6/6e é recomendado)

4. conecte 5v/2a adaptador de energia com o divisor hdmi/extensor.

Acessórios:

1. 2×6 interruptor hdmi/divisor 1 pces

2. controle remoto ir sem bateria 1 pces

3. adaptador de energia 1 pces

4. manual do usuário 1 pces

5. rx & rx adaptador de alimentação (opcional) — max. need 4 rxs para combinar um 2×6 hdmi switch/divisor dispositivo.

Se você não quer usar a função de extensão do cabo ethernet, não há necessidade de comprar este rx.

Sem caixa de varejo, se necessário, entre em contato conosco primeiro para adicionar o custo de envio.

2×6 interruptor hdmi/divisor:

Receptor da conexão da cascata de 4k 120m (rx):
